改正の目的	⇒	シックハウス症候群の軽減

●規制の対象となる化学物質と規制内容● ◎ ホルムアルデヒド (建材、家具、壁紙、接着剤などに含まれる) ⇒ ホルムアルデヒドを拡散する建築材料の使用面積制限及び換気設備の設置義務付け ◎ クロルピリホス(白アリ用の防蟻剤などに含まれる) ⇒ 含有する建築材料の使用及び塗布の禁止

機械換気設備の設置義務化は、原則として全ての建築物が対象です。

↓

換気設備設置を必要としない建築物として

�@合板等の画材を使用しない真壁造であること

�A床面積1m2あたりの開口部・隙間の面積が15cm2以上の居室であること　が規定されていますが、

！！！最近建てられている住宅では、その殆どがこの条件には該当しません！！！ もしこれに違反した場合、建築基準法第九十九条により、３０万円以下の罰金に処せられます。

施工日・・・平成１５年７月１日　（土交通省告示による）

★改正法適用は、工事着工日が基準となります。建築確認申請日ではありません。 ですから、建築確認が７月１日以前に出されていても、着工が７月１日以降で、且つ改正法の基準に合った住宅でない場合は、不適格住宅の扱いで、中間検査で指摘を受ける事になります。

健やかなくらしをおくるには、 「換気」が必要。そのワケは・・・？

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

換気が必要なわけ（１） 住まいの気密化ですき間からの自然換気が少なくなった。 昔はすきま風で寒かった。でも、それが換気の代わりだった。	換気が必要なわけ（２） 自然換気が少ないため室内の空気が汚れ、健康に害を及ぼすことに。 二酸化炭素や一酸化炭素が室内に充満すると中毒症状になることも・・・
換気が必要なわけ（３） 室内の湿度が高くなるとダニ・カビの繁殖が活性化！ 湿度６０％以上を超えると、見えないところでダニ・カビがどんどん繁殖。	換気が必要なわけ（５） ホルムアルデヒドなどの化学物質が含まれた生活用品が急増！ 危険な化学物質は合成洗剤や化粧品、芳香剤など様々な日用品に使われています。

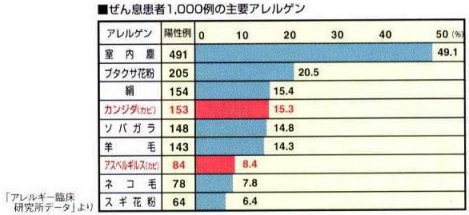

換気が必要なわけ（４） ダニ・カビが原因でアレルギー症状の人が増加！ カビが原因のアレルギーはなんと２３．７％！
換気が必要なわけ（６） 室内の化学物質が原因で、シックハウス症候群や化学物質過敏症にかかる人も急増！ シックハウス症候群や化学物質過敏症になるとこんな症状が・・・	換気が必要なわけ（7） 人間が摂取する物で一番多いのが空気。だから、空気質が重要な問題に！
２００１年１０月からスタートした「住宅性能表示制度」。新築住宅の性能を９つの項目に分けてランク付け評価をする新しいシステムです。その項目の一つに「空気環境」があり、換気促進とホルムアルデヒドの放出量を抑制するために、どのような取り組みを行っているかが評価されます。

２４時間換気システム「ドライファン２４」を住まいに取り入れると、くらしはこんなに快適に！
快適１	室内の空気は１日２４時間、３６５日新鮮
	外気清浄フィルターで外気に含まれている花粉や粉塵等の汚れ(10μm以上)を取り除き(捕集効率：質量法80%)、新鮮な空気を各居室に供給します。同時に室内の汚れた空気は換気ユニットから屋外に排出。住まいの中はいつも新鮮で、１日２４時間、３６５日さわやかにくらせます。
快適２	清潔で健康なくらしがおくれる
	窓を開けての換気が難しい時でも、安定した換気を行い室内によどみなくおだやかな空気の流れを作るため、カビが発生しにくくなり、清潔で健康的なくらしが実現します。
快適３	有害物質を排出するから安全・安心
	窓を閉め切ると、建材や家具などから放出される人体に有害なホルムアルデヒドなどＶＯＣ（揮発性有機化合物）の濃度が高まります。【ドライファン２４】は昼間はもちろん夜間も換気を行い、有害物質を常に屋外へ排出。住まいの空気環境をより安全で快適な状態に保ちます。

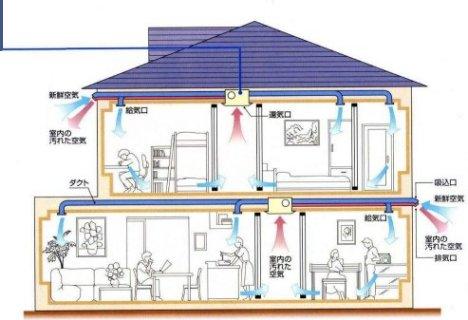

汚れた空気は屋外へ排出。新鮮な空気を住まいに巡らせる
全熱交換型全館２４時間換気システム 【ドライファン２４】

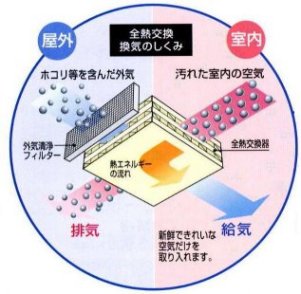

全熱交換型だから、省エネ効果も抜群！

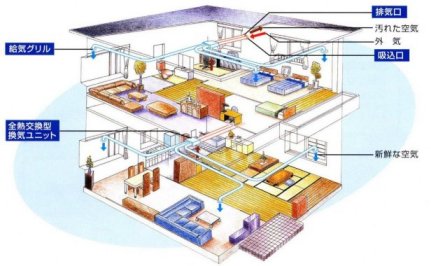

新鮮な空気を住まいの隅々まで	全熱交換型全館２４時間換気システム【ドライファン２４】

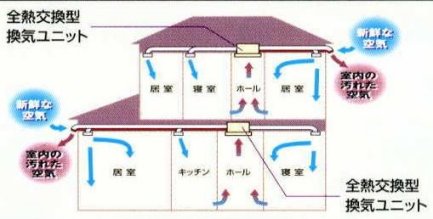

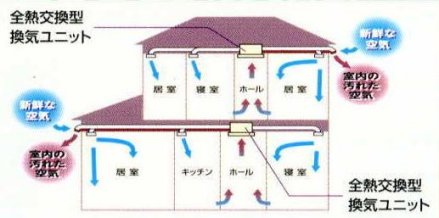

空気の流れ
吸込口から新鮮な外気を取り入れる。
↓
外気清浄フィルターで花粉や粉塵等の汚れ(10μm以上)を取り除く。(捕集効率：質量法80%)
↓
全熱交換を行って各給気グリルから新鮮な空気を室内に供給
↓
室内の汚れた空気はドアのアンダーカットなどを通ってユニット本体へ
↓
汚れた室内の空気は全熱交換を行って屋外へ排出

コンパクト設計で低価格を実現！ 本体とファン部・分岐チャンバー・換気ボックスを一体化。さらに、素材にプラスチックを多用することで大幅なコストダウンを実現しました 経済的なランニングコスト！ ２４時間運転でも一ヶ月の電気代はわずか５００円程度（ユニット１台）。家計にやさしい設計です 優れた施工性！ ダクトと本体が容易に取り外せます。ダクトは全て樹脂性フレキダクトなので、屈曲性に優れ、エルボなどの曲げ部材が不要。専門知識がなくても簡単に施工できます。 イージーメンテナンス！ ユニットを設置した状態でフロントパネルの着脱が可能に！フィルター交換などの各種メンテナンス作業が簡単になりました。 省エネ・高効率運転のＤＣタイプ！ 高効率ＤＣモーター搭載で省エネ化を実現。さらにフィルター使用期間を表示する機能がコントローラーに付いています。

１フロア完結型システムの【ドライファン２４】は住まいを選びません。なぜなら・・・ どんな工法の住宅でも設置できるから。 天井裏の空きスペースに本体ユニットやダクトを設置するシステムなので、ツーバイフォー・在来・鉄骨造など、様々な工法の住宅に取り付け可能です。（ツーバイフォー工法の根太間におさめることができます。（２×１０使用の場合） 居室が多い住宅にも対応できるから。 全熱交換型換気ユニット１台で最大６ヶ所まで給気が可能です。

■ダクト
φ50断熱ダクト 品番 長さ 本体標準価格 ES-DD2-10 10m 20,000円 ES-DD2-18 18m 33,300円 ES-DD2-20 20m 37,000円 ES-DD2-22 22m 40,700円 ES-DD2-30 30m 55,000円	φ100断熱ダクト 品番 長さ 本体標準価格 ES-DD4-6 6m 23,400円 ES-DD4-8 8m 31,200円 ES-DD4-12 12m 46,800円 ES-DD4-18 18m 70,200円 ES-DD4-20 20m 78,000円
φ50非断熱ダクト 品番 長さ 本体標準価格 ES-DE2-10 10m 14,400円 ES-DE2-18 18m 25,000円 ES-DE2-20 20m 27,700円 ES-DE2-22 22m 30,500円 ES-DE2-36 36m 50,000円	φ50/100不燃ダクト 品番 長さ 本体標準価格 φ50 ES-DF2-05KB 5m 8,750円 φ50 ES-DF2-10KB 10m 17,500円 φ100 ES-DF4-05KB 5m 10,500円 φ100 ES-DF4-10KB 10m 21,000円

■全熱交換型換気ユニット

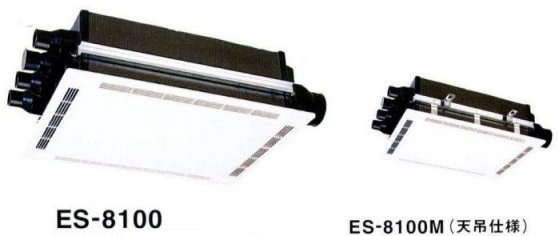

ＥＳ−８１００	ＥＳ−８１００Ｍ（天井仕様）
本体標準価格：67,000円(税別)	本体標準価格：79,000円(税別)
ＥＳ-8100ＤＣ	ＥＳ−８１００ＤＣＭ（天井仕様）
本体標準価格：108,000円(税別)	本体標準価格：118,000円(税別)

■ダクト継手 φ50金属ダクト継手 ES-TMS-2 本体標準価格800円 φ50ダクト継手 ES-TPS-2 本体標準価格800円 φ100 ES-TMS-4 本体標準価格700円 φ100 ES-TPS-4 本体標準価格600円

■給気グリル 給気グリル（ストレート） ES-SMS-1(白) ES-SMS-2(茶) 本体標準価格3,700円 給気グリル（エルボ） ES-SML-1(白) ES-SML-2(茶) 本体標準価格3,700円

■ベントキャップ（ＢＬ認定品ステンレス製）
丸型シルバー横ガラリ ES-VCSG 本体標準価格4,200円 FD付 ES-VCSG-FD 本体標準価格7,100円	丸型シルバーフード付き ES-VCSF 本体標準価格6,700円 FD付 ES-VCSF-FD 本体標準価格9,600円	丸型シルバー深型フード付き ES-VCSFF 本体標準価格8,400円 FD付 ES-VCFSF-FD 本体標準価格10,500円

■スペアフィルターセット （５セット） VO103 本体標準価格7,500円

■金属Ｙ字管 φ50金属Ｙ字管 ES-TMY-2 本体標準価格 5,100円

■コントローラー（ＥＳ-8100専用） タイマー付 コントローラー ES-CRM-1 本体標準価格 18,000円 オン・オフ コントローラー ES-CRM-2 本体標準価格 3,900円

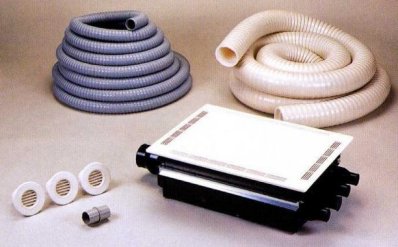

■断熱ダクトセット ES-8100AD

■断熱ダクトセット ES-8100BD

■非断熱ダクトセット ES-8100AE

■非断熱ダクトセット ES-8100BE

セット商品を下図の様に組み合わせることで様々なタイプの住宅への設置が可能です。

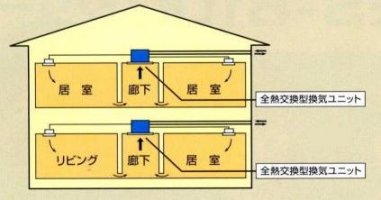

■システム設置例
天井で断熱している場合
非断熱ダクトセット（1階）と断熱ダクトセット（２階）の組み合わせでご使用ください。
屋根で断熱している場合
非断熱ダクトセット（１・２階）をご使用ください。
※３階建住宅には、非断熱ダクトをご使用ください。

2003年7月改正建築基準法施工予定⇒機械換気の義務化

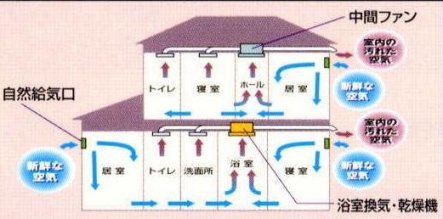

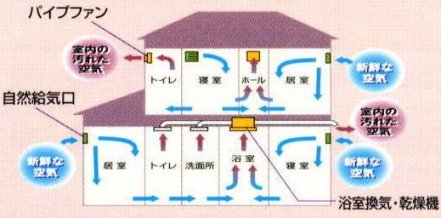

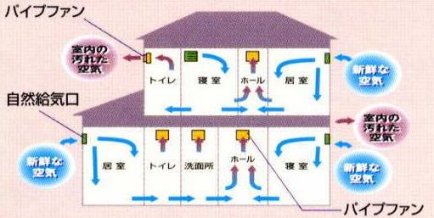

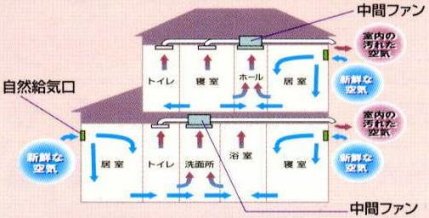

換気 区分 Ｄｒｙ・Ｆａｎ２４　24時間換気システム　 タイプ／機種構成 '03年7月までの ラインナップ 第１種 換気 シス テム ●全熱交換型ダクト式　ES-8100シリーズ 好評発売中 ●全熱交換型ダクト式大風量・寒冷地仕様タイプ （１フロア 60〜120m2までの床面積に対応） 近日発売予定 ●ダクトレス式　給気ファン＋排気ファンタイプ 近日発売予定 第２種 換気 シス テム ●２４時間換気機能付　浴室換気・乾燥機　+パイプファン（排気）タイプ 好評発売中 ●ダクト式　２４時間換気機能付　浴室換気・乾燥機+中間ファン（排気）タイプ BS-24W 近日発売予定 ●ダクト式　　中間ファン（排気）+中間（排気）タイプ 近日発売予定 ●ダクトレス式パイプファン（排気）システム VS-083C 好評発売中

↑

除菌イオン　『プラズマクラスターイオン』搭載機種も開発中

※『除菌イオン』は、シャープ株式会社の技術開発によるものです。

Dry・Fan　SERIES 商品名

適応住居

換気

暖房

涼 風

乾 燥

電圧

取付

戸 建 て

マ ン シ ョ ン

ア パ l ト

リ フ ォ l ム

浴 室

洗 面 所

ト イ レ

24時間 換気

浴室

洗 面 所

100 V

200 V

天 井

壁

予備 暖房

入浴 暖房

温 風

BS-120N

●

●

●

●

●

●

●

●

●

BS-300

●

●

●

●

●

●

●

●

●

BS-131DH

●

●

●

●

●

●

●

●

●

●

BS-131LH

●

●

●

●

●

●

●

●

●

●

BS-261

●

●

●

●

●

●

●

●

BS-651

●

●

●

●

●

●

●

●

●

●

BS-651NL

●

●

●

●

●

●

●

●

●

●

BS-651V3

●

●

●

●

●

●

●

●

●

●

BS-656

●

●

●

●

●

●

●

●

●

●

●

BS-656NL

●

●

●

●

●

●

●

●

●

●

●

BS-751

●

●

●

●

●

●

●

●

●

BS-763H�U/NL

●

●

●

●

●

●

●

●

●

●

●

●

●

BS-763H�V/NL

●

●

●

●

●

●

●

●

●

●

●

●

●

BS-V3

●

●

●

●

●

●

●

●

●

HS-A12BR

●

●

●

●

●

●

●

●

●

●

RB-10

●

●

●

●

●

●

●

●

●

RB-30

●

●

●

●

●

●

●

●

●

BS-K10RW

●

●

●

●

●

●

●

●

●

●

BS-K10RWC

●

●

●

●

●

●

●

●

●

●

洗面所暖房・涼風機BS-K10W

●

●

●

●

●

●

●

BS-211

●

●

●

●

●

●

●

●

●

●

BS-212

●

●

●

●

●

●

●

●

●

●

●
